标题: 因陋就简改造门铃电源 [打印本页]

作者: 齐若散    时间: 2014-12-29 21:59
标题: 因陋就简改造门铃电源
本帖最后由 齐若散 于 2020-4-13 23:32 编辑

简单的一个门铃却困扰了我一段时间,现在终于自己动手因陋就简、因地制宜、废物利用改造好了,虽然效果不尽人意,但有了一个大的突破。

曾经的一个门铃是有线的,已经因故淘汰,换成了一个无线门铃,但因为门上机械的延时作用,导致门铃响时,来人可能已经进来一会了,如果人在后台工作,不能马上得知有人来的信息,会很被动。

大家也许注意过一些商店内门上的这个装置(见下图),它可以缓冲门被关上的速度,使得门被合上的声音不会那么不和谐,延迟作用对装有玻璃的门尤其重要;也可以强制使得没合上的门合严。如果在有这样一个机关的门边和门框上安装一个非接触门铃触发装置的话,因为这个装置的延时作用,使得触发事件被延迟了。



为了解决这个问题,我想到了红外控制触发器。比如装有自动车库门的地方,一般底下有一对红外装置,如果车库门在关闭过程中有物体经过该红外线照射的直线,则车库门停止关闭动作,转而开启。愿望是美好的,但现实不那么如意,网上搜索的结果是方便去的商店没有满意的且价廉物美的东西,又不愿网上购物,于是作罢。

后来齐嫂从国内谋得一个红外移动检测的门铃,其触发部分就是一个移动探测器,家里安装了防盗系统的应该注意过这东西。这东西被触发后,发动无线信号给一定距离的门铃,门铃接收信号后便叮咚之类的响起预先设置的音乐。

这个工作模式满足我的需求,于是马上安装。将移动探测部件安装在门内侧,而且限制其探测范围,否则,玻璃门外面有人或动物走过也会触发门铃。门铃部分则是个使用两节各1.5伏电压5号电池的东西,随便往室内哪里一放就可以工作了。

安装后效果很好。可是的可是,万万没想到的是这个门铃太耗电了。我曾怀疑过电池是否太水,先后用了Energizer和Duracell,都是正规商店买的好品牌电池,都是用了不到一个小时,只是响了十来次门铃后就寿终正寝。这让人不得不怀疑门铃的电路设计有问题,只考虑了响铃,没考虑耗电成本。

总不可能每天经常换电池来保证门铃工作吧,得另辟蹊径,改用电池为市电。这款门铃没有设计使用外接电源,没有现成的变压器提供电源,得曲线救国。

首先纳入视野的是十多年没使用的电池充电器,心里寻思着,它能为两节1.5伏电池充电,那么直接将输出引到门铃的输入不就解决问题了吗?



图中的好记星的输出电压只有1.2伏,奇怪它能给1.5伏电池充电,难道仅靠大电流量?管不了那么许多,将其输出引导到门铃的输入后,无论怎么触发红外探测器,门铃始终不爱吱声。估计电压太低了,启动不了门铃的声响装置。

放弃研究电池充电器后,目光转向了也是十多年不用的一个Nokia手机充电器,不过,其输出电压为5伏,比串联的两节1.5伏电池的电压还高。抱着死马当作活马医的态度,经初步测试发现可行,门铃在激活移动探测器后如愿地响了。



于是决定就用这个nokia的手机充电器代替原来门铃的供应电源了。剪断插入手机的那端,引出两根导线,连接到门铃电池底座的正负极;在门铃电池盒底端上下盖之间挖个槽便于电线通过;将充电器电线打个结,放进电池盒,以免移动过程中将电线从正负极拉掉。

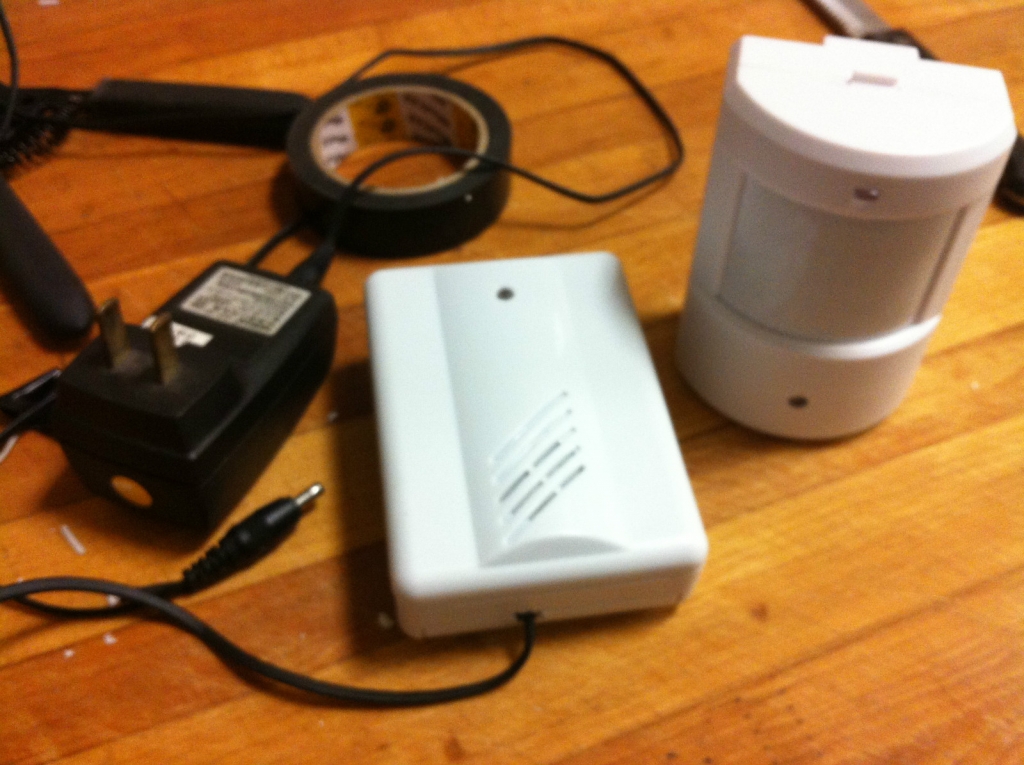

完成后就是这样子:


美中不足的是,因为供应电压不匹配,导致门铃音乐尾声处有点走调。但因为我追求的是门铃响,而不是好听,这点瑕疵就忍受了。

作者: 沉宝    时间: 2014-12-29 22:24
本帖最后由 沉宝 于 2014-12-29 22:28 编辑
美中不足的是,因为供应电压不匹配,导致门铃音乐尾声处有点走调。


在Nokia电源与门铃之间串一个发光二极管。多伦多有一些卖电子元器件的商品店。
作者: 齐若散    时间: 2014-12-29 22:25
沉宝 发表于 2014-12-29 22:24
在Nokia电源与门铃之间串一个78L05。多伦多有一些卖电子元器件的商品店。

谢谢,找找看是否方便弄到这玩意,然后再看效果。
作者: 沉宝    时间: 2014-12-29 22:39
齐若散 发表于 2014-12-29 22:25
谢谢,找找看是否方便弄到这玩意,然后再看效果。

没想到你回帖这么快。在我转念改帖的过程中已经发出来了。新方案是发光二极管,你有很大机会找到一个旧的。蓝光的最好,基本上能吃掉2V,这样门铃就只有3V了。绿光其次,就是红光也大慨能吃掉1.3V的样子,也会有所帮助。
作者: 齐若散    时间: 2014-12-29 22:49
沉宝 发表于 2014-12-29 22:39
没想到你回帖这么快。在我转念改帖的过程中已经发出来了。新方案是发光二极管,你有很大机会找到一个旧的 ...

儿子做什么实验后家里落下一些什么小电子玩意,我找找看有没有适用的,也不知其中是否有发光二极管之类的。
作者: 橡树村    时间: 2014-12-29 23:11
南非的店面大多有这类的东西,我用过,没这么耗电呀?至少能用好几个月。

你家大门随便进的?
作者: 齐若散    时间: 2014-12-29 23:35
橡树村 发表于 2014-12-29 23:11
南非的店面大多有这类的东西,我用过,没这么耗电呀?至少能用好几个月。

你家大门随便进的? ...

估计门铃是山寨货,所以耗电。

不是给家里门铃使用的。家里用的是按钮式门铃。
作者: 东湖珞珈    时间: 2014-12-30 00:36
1)如果名牌的电池都只能用一个小时的话,那么这个玩意一定是有问题!! 我打猎在喂食器下面也布设的类似的无线报警器,距离上百码,也用了很长很长时间
2)在线路中串联一个小电阻就可以把电压降下来
作者: sylvia    时间: 2014-12-30 03:44
没有读完帖子。不要骂我。不过,求分得分。
作者: 容易    时间: 2014-12-30 03:56
你们都好能干呀
作者: 马鹿    时间: 2014-12-30 05:20
容易 发表于 2014-12-29 14:56
你们都好能干呀

要是你家老爷, 肯定叫你买新的?
作者: 容易    时间: 2014-12-30 05:30
马鹿 发表于 2014-12-29 13:20
要是你家老爷, 肯定叫你买新的?

我家老爷根本不会注意到这些事情!我家门铃坏了半年。 我请人修, 保险公司说不cover。 最后我之后自己买了一个。 整个过程老爷都不知道。。。(他每天从车库进出)
作者: heinsect    时间: 2014-12-30 10:48
输出电压只有1.2伏

充电电池一般是1.2V的
作者: 蓦然回首    时间: 2014-12-30 11:01
巧手七七,太能干了,啥都能修
作者: 仁    时间: 2014-12-30 11:39
赞一个。以前喜欢户外玩,手机不好用,就用对讲机。麻烦的是里面的充电电池经常坏掉。好在他也可以用普通电池。我就用三节充电电池。但是本来是可以把对讲机放进充电器里充电的,用了普通充电电池就得再带一个充电器,可能的两个,因为一般的只能同时给四个电池充电。要是厂家生产一个可以用普通充电电池,又可以放在配套的充电器上充电就好了。这个自己焊接有点太麻烦了。
作者: 花似荼蘼    时间: 2014-12-30 11:42
这也太能干了。虽然我看不懂,果断加分!
作者: 不懂中    时间: 2014-12-30 12:53
动手能力好强。膜拜!
作者: 懒猫猫    时间: 2014-12-30 15:24
容易 发表于 2014-12-29 16:30
我家老爷根本不会注意到这些事情!我家门铃坏了半年。 我请人修, 保险公司说不cover。 最后我之后自己买 ...

俺捧着肚子笑啊,你家老爷貌似跟俺在家里的表现一样样的
作者: 懒猫猫    时间: 2014-12-30 15:27
七七太牛了
新装的东东搁在哪儿呢?门铃想必是装在比较高的地方吧?
作者: jellobean    时间: 2014-12-31 09:56
巧手77
作者: shijz    时间: 2014-12-31 11:06
小时候玩过音乐门铃,里面是一个RC振荡器,有个电阻是调基准振荡频率的。可以找找看。它用的是cmos电路,1.5v~10v好像都没有问题。
充电器的电流一般是脉动电流,所以这种应用最好再加一个电解电容滤一下波。
作者: 穿着裤衩裸奔    时间: 2015-1-2 19:46
这个门铃内部电路应该有击穿的,一个小时耗掉电池,工作电流不小,你摸摸烫不烫,如果很烫的话估计很快会坏掉
作者: 齐若散    时间: 2015-1-2 20:26
穿着裤衩裸奔 发表于 2015-1-2 19:46
这个门铃内部电路应该有击穿的,一个小时耗掉电池,工作电流不小,你摸摸烫不烫,如果很烫的话估计很快会坏 ...

没感觉烫,是否有击穿的就不知道了,外表看不出来。
作者: dzhen    时间: 2015-1-3 13:07
这个东东是红外的,有热源就有动静。
常用的还有一种门磁,就是门两边各有一部分,两边互有感应没动静,一离开一定距离就叫唤了,一般用在门窗等地方效果好。
作者: 齐若散    时间: 2015-1-3 20:09
dzhen 发表于 2015-1-3 13:07
这个东东是红外的,有热源就有动静。
常用的还有一种门磁,就是门两边各有一部分,两边互有感应没动静,一 ...

门磁的我有,但在我这里不适用,因为door closer的延迟作用。
作者: 春天要来了    时间: 2015-1-4 17:17
学习了,思路很好。
