作者: 晨枫    时间: 2023-11-17 14:36
标题: 中国的低成本双波段雷达
本帖最后由 晨枫 于 2023-11-17 16:26 编辑 ) I5 |4 Y9 v) y) g1 S3 n& g8 ]2 d

1 \7 l$ X" V$ @3 M
& ~, v& M/ k) I! c  V0 k& [* s" E; W  v- m/ I( `) P. R* E
054B把054A的382雷达换成新的双面阵，但很可能是四面阵，“两肩”是较小的双面阵，形成双波段雷达。) |; C' J! ~: D8 c2 b6 {$ ~9 ?
" X$ k. h& M$ K
雷达都工作在一定的波段。较长的波长衰减小，适合远程搜索；较短的波长分辨率更高，适合用于火控。传统上，为了兼顾远程搜索和高精度火控，有必要用不同的雷达执行不同的任务。7 B5 z& h' o/ C$ p8 E0 n6 U0 g2 h" T
" s' e7 o8 N. F! Z8 O- u1 Z. y5 T
在相控阵时代，有两种不同的思路。第一个思路是用高频的相控阵雷达负责火控，可以同时跟踪和制导多枚导弹，一个相控阵正面就能实现若干个火控通道。高频雷达的天线阵面也较小，适合放置在桅杆顶端。同时，用机械回转的大型天线负责远程搜索。远程搜索的数据率要求相对不高，机械回转就够用了。
- z: s  @( m" b
. ]. B& b4 E5 [; q 2 |6 \, `. N7 A, r
荷兰“七省”级用小四面阵执行火控，大型L波段雷达负责远程搜索
7 Q1 p3 e7 }( J5 t# r  k5 K& H3 W9 V8 a* c. T4 ]
另一个思路是用中低频率的相控阵负责远程搜索，有利于在远距离上搜索和跟踪大量目标，特别适合应对饱和攻击。但需要另外配备多台火控雷达提供足够的火控通道。3 `) \9 L) w$ k# E- }5 \" ]

# U7 N0 O6 c& a, \
1 j9 a/ q6 L1 L7 n+ M' L
& n- G+ B) O  C, \+ I' e- {2 Z3 x. f美国“伯克”级用SPY-1D相控阵雷达知悉远程搜索，另有三台SPG-62火控雷达负责导弹拦截控制) N: ^  G- k* B( ]4 h2 y& H2 z

7 y4 g1 j6 `. n$ s5 A) F, Y' i第三个思路是用两组相控阵雷达，一组用较长的S波段执行搜索，另一组用较短的X波段执行火控，这就是双波段雷达。* ?4 W% c! x$ z; s' r* i
( |7 y7 U  g8 Y9 Q, ^5 Z

4 x3 i2 K6 c) ]美国“福特”级航母是最早采用双波段雷达的
; G3 {  K/ ]$ S0 y. c' t6 r0 M
, R5 k: N0 l* X( v7 ]4 y. q/ @' D1 b( e - S5 ^( j* Y% f0 n& z
055是世界上第一种采用双波段雷达的驱逐舰
* v' y# B9 ]  }8 l! {" q1 _' _3 \; x3 x0 F- X% u
6 A( l' O* G3 B5 G$ Q
几年前，“华罗庚”号试验舰上出现了新型双面阵雷达* {7 b, R  d; @3 Y5 {
! E& o, {8 X4 P) J% y0 K9 i: V

4 x# O8 X, }! b+ p1 {+ Q5 F1 H! t改进前（上）是双面阵，改进后（下）实际上是四面阵，应该就是现在用在054B上的型号
! n% j" E) w5 x" C! C$ F
" z! @' v0 E" j5 ~1 c% }4 d( `波段较长的S波段天线较大，波段较短的X波段天线较小。背对背天线并不新鲜，054A上的382雷达源自俄罗斯的“顶板”，就是背对背的，改为S波段双面阵水到渠成。但中国更进一步，把两侧端面也利用起来，成为X波段双面阵。
9 c; O4 J7 c, {) J( D1 s' v% v) c2 G8 M. [1 A) c
“伯克”级、052D和055的大型相控阵都有位置较低的问题。没办法，阵面很大，而且是个四阵面，只能降低高度，降低重心。054B的S波段阵面也没有那么大，和X波段阵面共用桅杆顶的位置，有利于探测的视界。双面阵的数据率低一点，但对护卫舰够用了。这样密集封装天线阵面，看来中国已经解决了功耗和冷却问题。  F9 p5 x& [; E6 B9 Y0 ^
7 ^5 f' M; j) e
这将是世界上第一种采用双波段雷达的护卫舰。
作者: 小书童    时间: 2023-11-18 03:35
本帖最后由 小书童 于 2023-11-18 03:37 编辑 2 b  ]2 w6 I& J7 H3 c& {. i

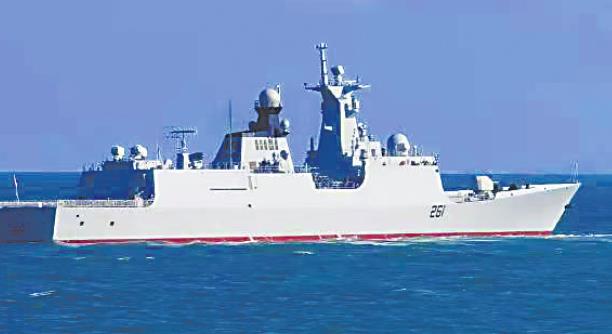

" M% V* g! o( S9 `似乎不如巴基斯坦外销版054A上还有个米波雷达来防隐形机* l3 m4 l( J6 p3 L+ u! U) F
